Nell’ambito degli impianti elettrici industriali e commerciali, la modularità non è più un “nice to have”, ma un requisito fondamentale per rispondere alle crescenti esigenze di flessibilità, rapidità di installazione, manutenzione semplificata e scalabilità. Per chi progetta, installa o gestisce sistemi elettrici, e anche per chi si avvicina per la prima volta al tema, diventa cruciale affidarsi a soluzioni che siano al tempo stesso pre-ingegnerizzate, efficienti e intelligenti nella fase di progettazione.
La gamma di condotti sbarra (busbar trunking systems) prodotta da Graziadio & C.,da 25 fino a 6.300 A, rappresenta una realtà consolidata del «Made in Italy» per trasporto e distribuzione di energia elettrica.

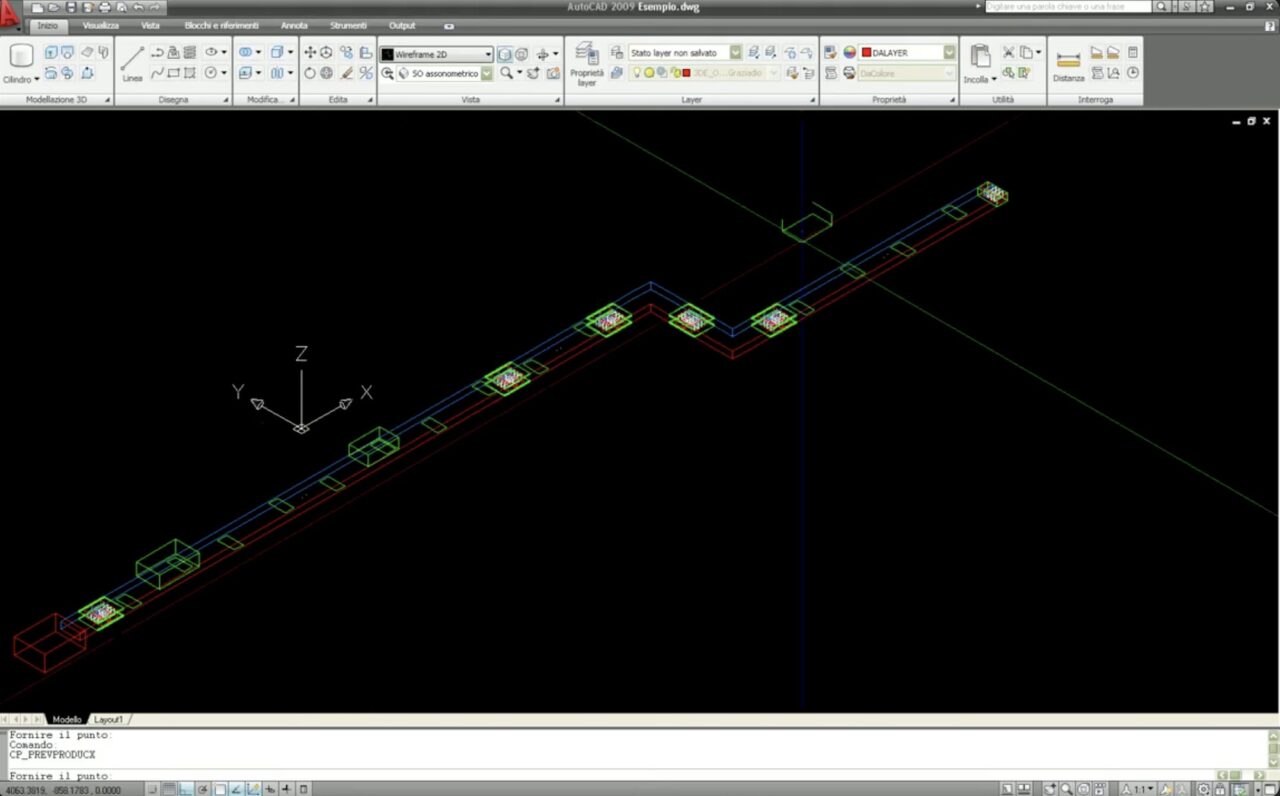

Per supportare progettisti e tecnici nell’attività di layout e disegno, Graziadio ha sviluppato BlindoCad, un software moderno integrato in AutoCAD (e compatibile con altri CAD) che consente di modellare in 2D e 3D i condotti sbarra, componendo rettilinei, curve, testate, cassette di derivazione, accessori e generando automaticamente la distinta materiali (BoM).
Questo articolo ha l’obiettivo di guidare anche chi non ha una grande familiarità con i sistemi busbar o con software CAD specializzati: scoprirai perché progettare impianti modulari è vantaggioso, come affrontare la progettazione con BlindoCad, e quali sono i benefici concreti che ne derivano per progettisti, installatori e clienti finali.
Perché la modularità negli impianti elettrici
Un impianto elettrico modulare si basa sulla logica di componenti standardizzati, prefabbricati o semi-prefabbricati, che consentono una composizione rapida, modifiche future facili e manutenzione efficiente. Perché tutto questo conta?
Benefici principali
- Riduzione dei tempi e dei costi di progettazione e installazione: l’utilizzo di blocchi, librerie e moduli permette di bypassare gran parte delle customizzazioni “da zero”.
- Aumento della flessibilità dell’impianto: la capacità di adattarsi a modifiche o ampliamenti senza rifare l’intero tracciato.
- Manutenzione più semplice: accesso facilitato, derivazioni previste, possibilità di modificare senza interventi invasivi.
- Maggiore affidabilità e qualità: un sistema progettato e prefabbricato riduce errori in cantiere, tempi di inattività e rischi di compatibilità.
Nel caso dei condotti sbarra Graziadio, queste caratteristiche sono enfatizzate: infatti la documentazione evidenzia come i sistemi siano progettati per un montaggio rapido, installazione “plug & play”, elevato grado di protezione fino a IP 68 (per alcune gamme) e possibilità di revisione e riuso anche dopo decenni.
Le sfide progettuali tipiche (spazi complessi, gestione elevata di potenza, coordinamento tra alimentazione/distribuzione, norme di sicurezza) trovano nelle soluzioni modulari una risposta concreta.
Il ruolo di BlindoCad nella progettazione modulare
BlindoCad è uno strumento strategico nel flusso di lavoro di progettazione: consente di trasformare idee e schemi in layout tecnici esecutivi, collegando direttamente al sistema condotti sbarra di Graziadio.
Panoramica del software
- È completamente integrato in AutoCAD e compatibile con molte versioni di AutoCAD e altri CAD/cloud partner.
- Permette la progettazione in 2D e 3D dell’intero impianto: tracciato dei condotti, definizione dei moduli, inserimento di curve, raccordi, testate.
- Include librerie aggiornate dei prodotti Graziadio: dalla serie GLS, J Series, GDA/GDR, K Series, ISOLSBARRA, ecc.
- Generazione automatica della Bill of Materials (BoM): ogni elemento è riconosciuto, le lunghezze sono calcolate, gli accessori abbinati.
- Aggiornamenti continui e adattamento a nuove esigenze progettuali.
Questi elementi rendono BlindoCad non solo un software di disegno, ma un motore progettuale integrato che valorizza la modularità, riduce errori e semplifica il passaggio da progetto a installazione.
Passo-passo: progettare un impianto modulare con BlindoCad
Di seguito un flusso generale (personalizzabile per ogni progetto) che guida dalla definizione fino all’esecuzione, utilizzando BlindoCad e integrando la modularità dei condotti sbarra.
Fase 1 BlindoCad: Definizione delle specifiche
- Identificare la portata di corrente richiesta (ad es. 630 A, 2000 A, 5000 A) e selezionare la gamma corretta (ad esempio GDA per 63-2500 A) dalle soluzioni Graziadio.
- Verificare ambiente e condizioni di installazione: interno/esterno, grado di protezione richiesto (es. IP66, IP68).
- Definire layout generale: percorso, punti di alimentazione, derivazioni, mantenimento spazi, staffe di supporto.
Fase 2: Creazione del layout base in 2D
- Aprire BlindoCad all’interno del CAD, selezionare la gamma di condotti sbarra dal menu libreria.
- Tracciare gli elementi rettilinei: definire lunghezze standard e punti di connessione.
- Inserire raccordi e angoli: le librerie di BlindoCad permettono di scegliere curve, angoli < 90°, T-junction, testate a doppio orizzontale/verticale.
- Definire cassette di derivazione, staffe, elementi di dilatazione, testate terminali: tutti disponibili nella libreria.
Step 3: Trasposizione in 3D e verifica
- Passare al modello 3D per verificare interferenze, percorsi verticali o orizzontali, staffe, eventuali restrizioni di spazio.
- L’utilizzo del 3D consente di anticipare errori di montaggio, ridurre rilavorazioni sul campo e garantire che i moduli siano compatibili.
- Verificare eventuali dettagli come staffe per linee verticali, portate rinnovate.
Fase 4: Utilizzo della libreria prodotti e selezione del sistema
- Selezionare il sistema condotti sbarra appropriato (ad es. ISOLSBARRA per trasporto 630-6300 A).
- Personalizzare parametri editabili: lunghezza, materiali (rame o alluminio), tipologia testata (“P”, “TT”), staffe, connessioni.
- Verificare compatibilità elettrica, meccanica e spaziale del sistema scelto.
Step 5: Generazione della BoM e documentazione esecutiva
- Con un click, BlindoCad genera la distinta materiali: ciascun modulo, accessorio, lunghezza è riportata.
- Preparare disegni esecutivi, viste 3D-esploso, sezioni e dettagli di montaggio da consegnare all’installatore.
- Prevedere piano di montaggio modulare: elementi prefabbricati pronti all’installazione, staffe e fissaggi già definiti.
- Consultare la Guida di installazione e disinstallazione di BlindoCad (PDF) per dettagli tecnici sull’installazione del software.
Fase finale: Integrazione in campo e messa in opera
- L’utilizzo di una progettazione modulare (condotti sbarra prefabbricati) riduce significativamente tempi di cantiere, errori e ritardi.
- Il montaggio risulta più lineare: moduli già definiti, elementi compatibili tra loro, staffe e raccordi previsti nel progetto.
- Prevedere future modifiche/ampliamenti: grazie alla modularità, l’impianto è scalabile e riconfigurabile.
Benefici e casi d’uso pratici
Per progettisti, installatori e clienti finali, l’adozione di un approccio modulare supportato da BlindoCad e dai sistemi condotti sbarra Graziadio porta a vantaggi concreti:
- Riduzione dei tempi progettuali e installativi: meno tempo speso a definire ogni singolo dettaglio grazie a librerie pre-ingegnerizzate e a un flusso progettuale semplificato.
- Minori errori e rilavorazioni in cantiere: il modello 3D e la distinta materiali automatizzata aiutano a prevedere problemi prima dell’installazione.
- Maggiore scalabilità e flessibilità: l’impianto può essere ampliato o modificato in futuro con minori costi e tempi.
- Elevata qualità e certificazione “Made in Italy”: i sistemi Graziadio sono prodotti da decenni, con alta affidabilità.
- Efficienza operativa e manutentiva: la struttura modulare facilita gli interventi e riduce i fermi impianto.
Best practices e suggerimenti tecnici
Per sfruttare al massimo BlindoCad e la modularità dei condotti sbarra, ecco alcuni suggerimenti utili:
- Mantieni sempre aggiornata la libreria prodotti nel software: nuovi parametri, nuove gamme vengono continuamente implementati.
- Verifica sempre la compatibilità del CAD: BlindoCad supporta AutoCAD (dal 2004 al 2024) e molti altri CAD.
- Prevedi i punti di derivazione fin dall’inizio: la modularità è massimizzata quando i moduli consentono applicazioni future.
- Cura la documentazione esecutiva: disegni 3D, sezioni, distinta materiali, vista esploso sono fondamentali per installazione senza errori.
- Considera i requisiti normativi e di sicurezza: ad esempio grado di protezione (IP66, IP68), materiali, staffe, posizionamento in verticale/orizzontale.
- Non trascurare la fase di assistenza e montaggio: grazie alla progettazione modulare, si ottiene maggiore rapidità in campo e facilità negli interventi futuri.
Conclusione
La progettazione di un impianto elettrico modulare, utilizzando un software dedicato come BlindoCad e integrando i sistemi condotti sbarra di Graziadio, offre oggi un grande vantaggio competitivo. Per chi è nuovo al tema, rappresenta un ingresso guidato nel mondo della modularità; per il progettista esperto, è uno strumento che semplifica e velocizza il lavoro.
Ti invitiamo a prenotare oggi una call con il team tecnico di Graziadio per un supporto diretto. Sfrutta la combinazione tra progettazione intelligente e prodotti prefabbricati Made in Italy per costruire impianti elettrici modulari, efficienti, scalabili e al passo con le esigenze future.
