ISOLSBARRA 630 – 6300 A

I condotti Graziadio ISOLSBARRA sono elettrocondotti prefabbricati per il trasporto, disponibili da 630 A a 6300 A, adatti sia per uso interno che per uso esterno con grado di protezione  IP42, IP66, IP67 o IP68.

Come GDA e K SERIES gli elettrocondotti di potenza possono essere forniti con conduttori in alluminio o rame, i quali sono isolati e protetti singolarmente da una guaina di forte PVC, od eventualmente disponibili anche in vetroresina.

La lunghezza standard dell’elemento rettilineo è di 4m per ridurre al minimo il numero di giunzioni e, quindi, il tempo di installazione.

Su richiesta può essere fornito qualsiasi dimensione su misura.

  • Configurazioni: 3P+PE; 4P+PE; 5P+PE; N=50%-100%-200%
  • Lunghezza degli elementi: 4 m e qualsiasi lunghezza su misura
  • Interasse tra i punti derivazione: 1 m / 0,5 m
  • Cassette di derivazione: da 100 a 1250 A (leggere, robuste e di design)
  • Tipi di isolamento: Vetroresina (Classe H – 180°C), PVC (Classe Y), Aria
  • Parti sotto tensione non accessibili con linea in funzione
  • Grado di protezione IP42, IP66, IP67 o IP68
  • Alta resistenza al corto circuito
  • Possibilità di realizzazione di elementi su misura, T, Z
  • Barriere tagliafuoco con resistenza al fuoco fino a 120 minuti
  • Vantaggi: resistenza alla corrosione; giunzione ad alta affidabilità; alta dissipazione termica; leggerezza; personalizzazioni multiple; riutilizzabile

Dettagli prodotto

  • 630-6300 A
  • Conduttori:
    • Alluminio (in opzione stagnato sull’intera lunghezza)
    • Rame (in opzione stagnato o argentato)
  • Involucro: alluminio (in opzione: acciaio inox, verniciatura)
  • Conforme alle norme: IEC 61439/1-6; CEI EN 60529

Gradi di protezione

Principali applicazioni

  • Ambienti industriali

  • Palazzetti dello sport

  • Officine

  • Laboratori scolastici

  • Ipermercati

  • Edifici per uffici (montacarichi verticali)

  • Navale

  • Centri per conferenze

  • Stadi

  • Autorimesse

  • Data center

  • Centri logistici

  • Centri commerciali

  • Grandi magazzini

  • Residenza per anziani

  • Terziario

  • Strutture ospedaliere

  • Università

  • Serre

  • Raffinerie

  • Oil & Gas

  • Aeroporti

  • Industria chimica

Space

Catalogo

Space

Capitolato

Space

Certificazione UE

Space

Istruzioni

Space

Testate terminali

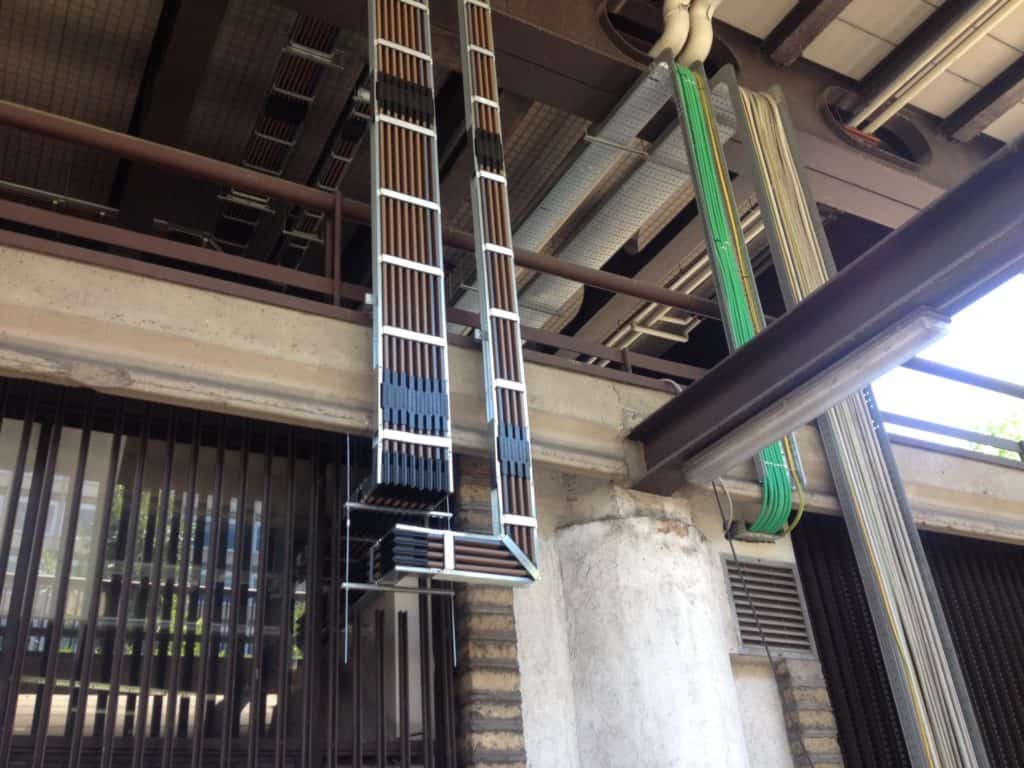

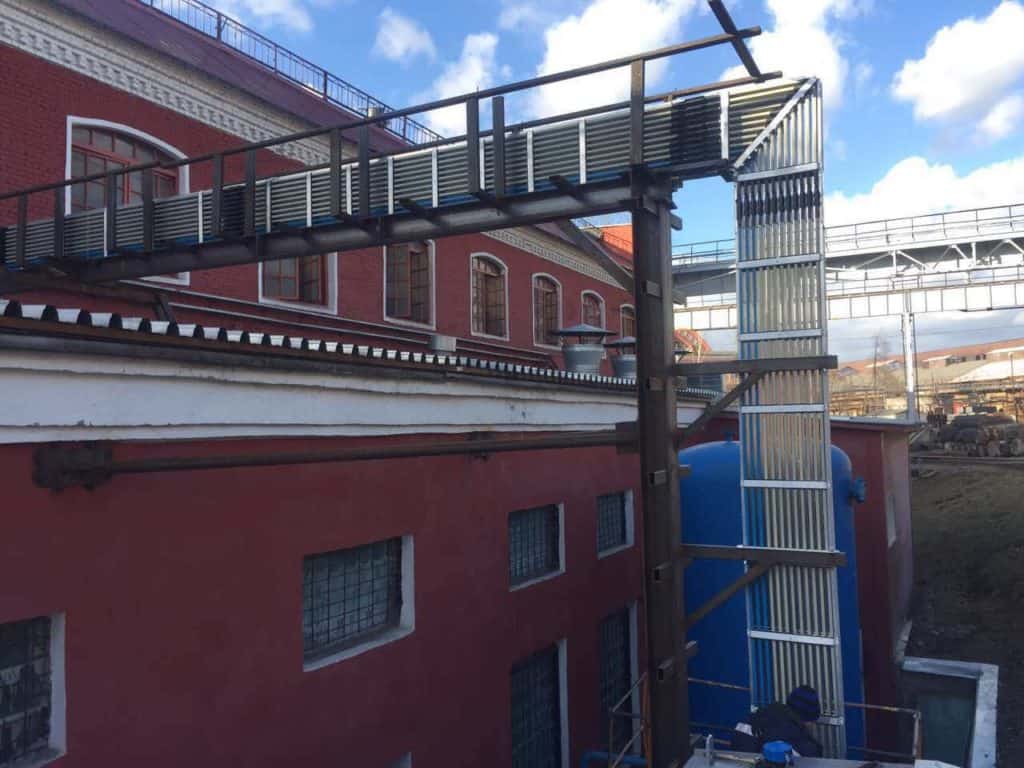

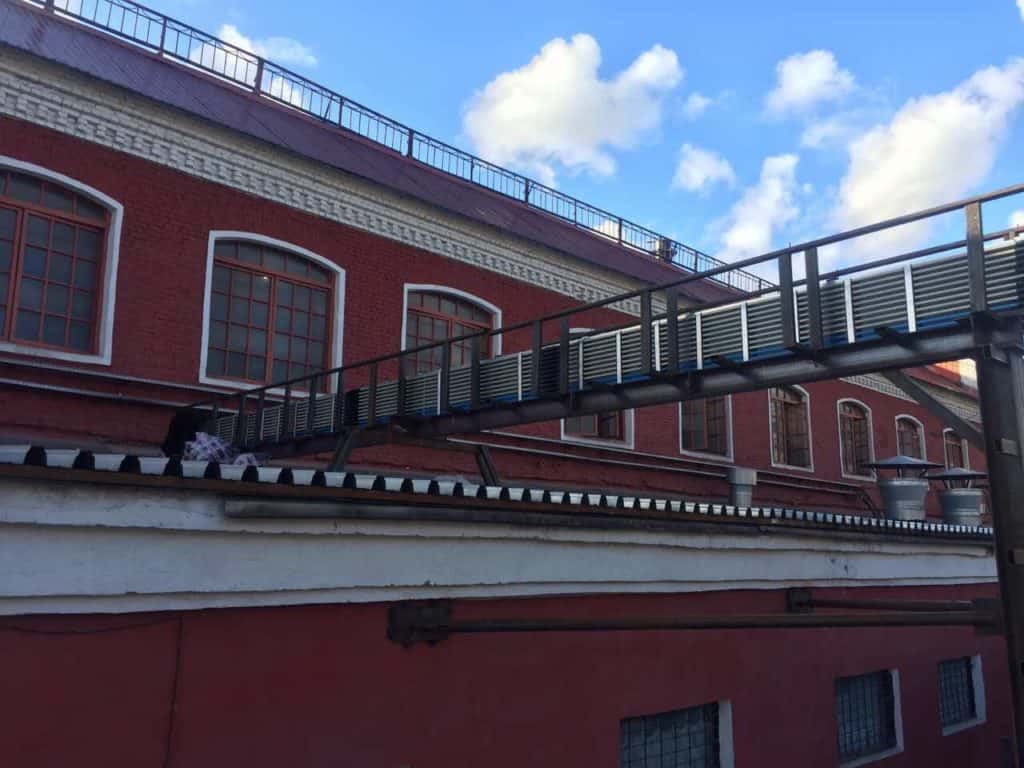

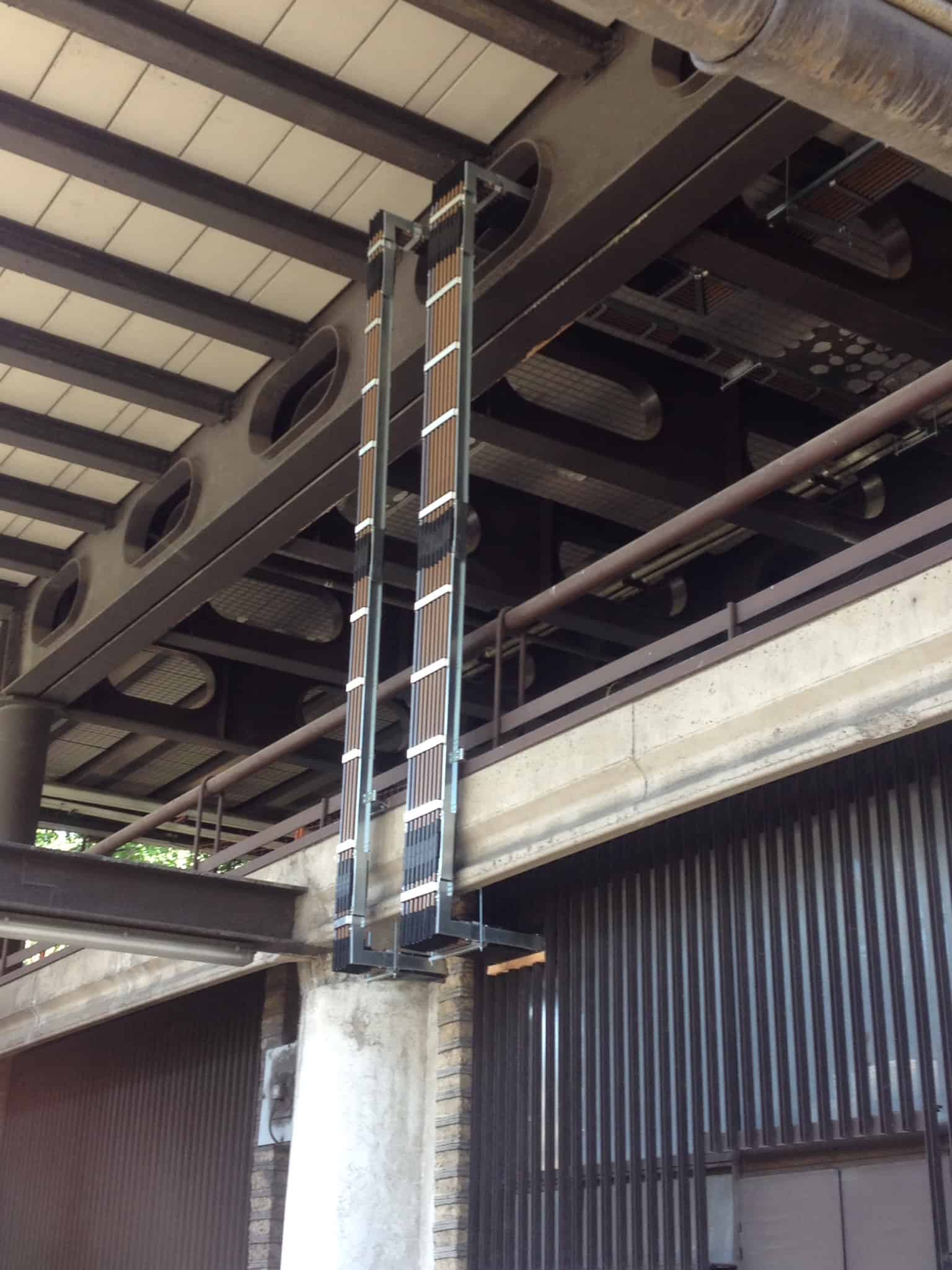

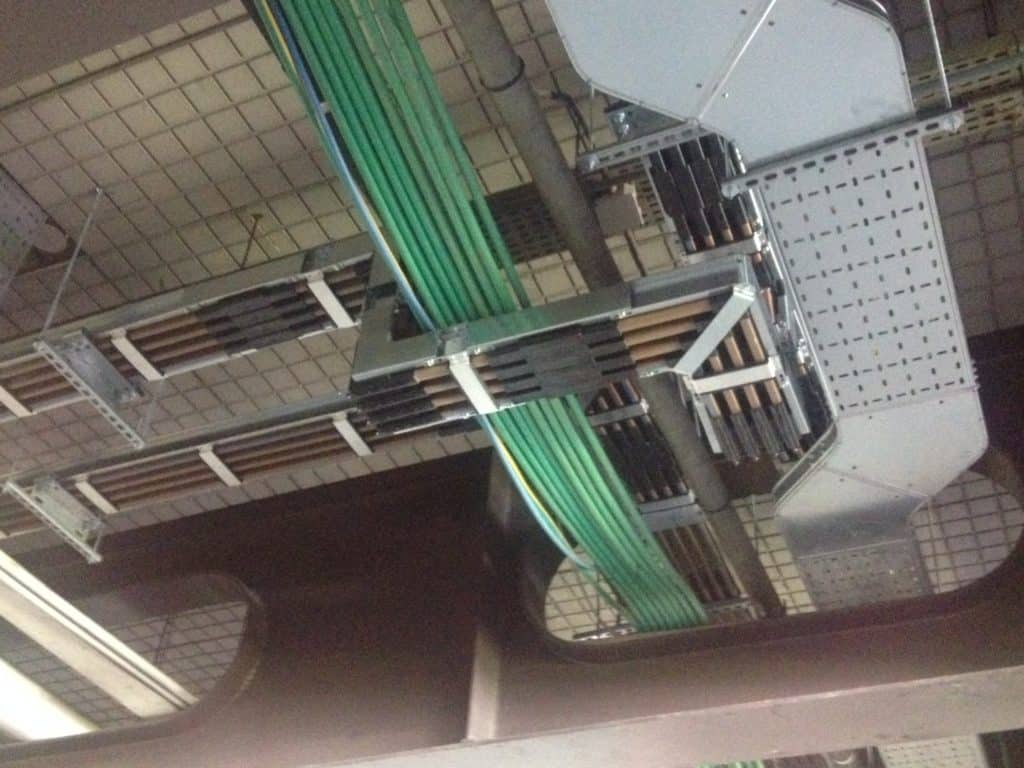

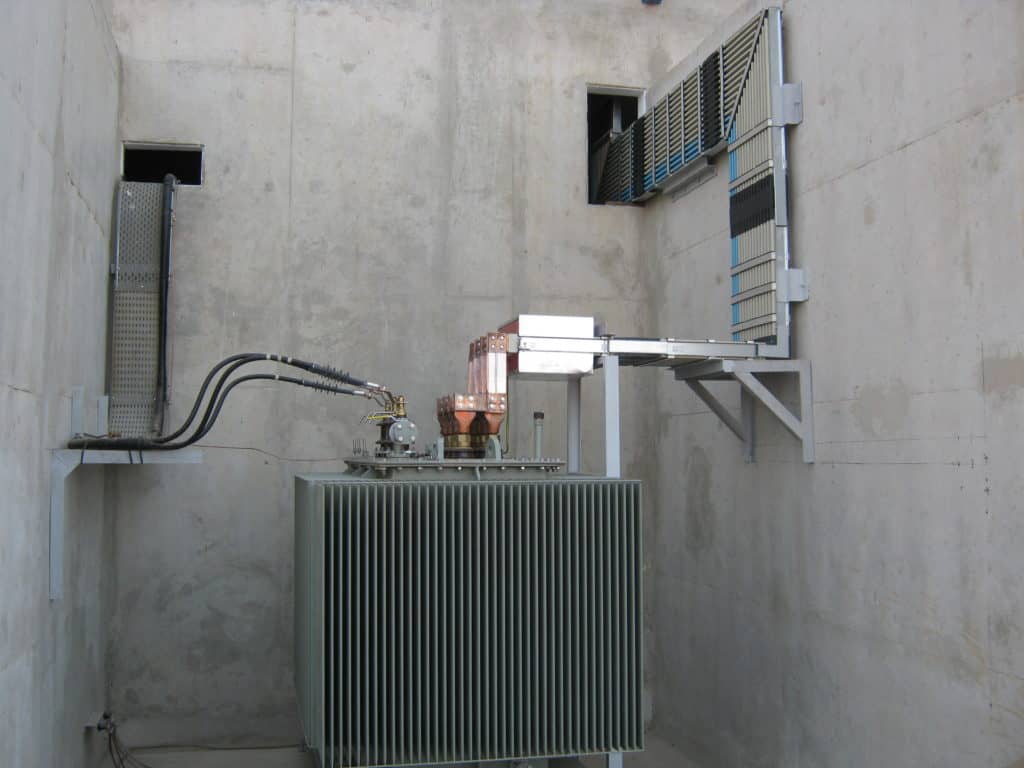

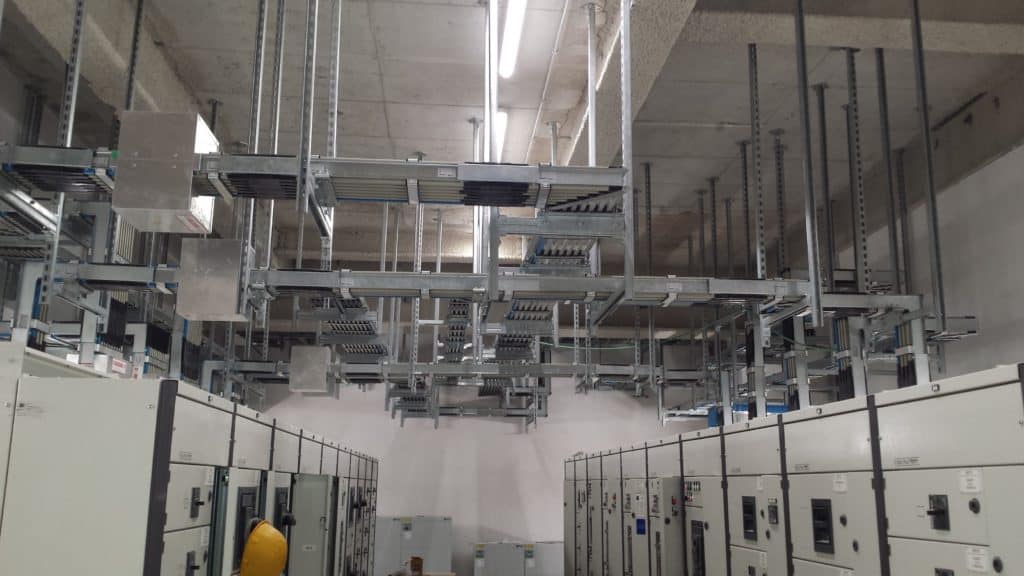

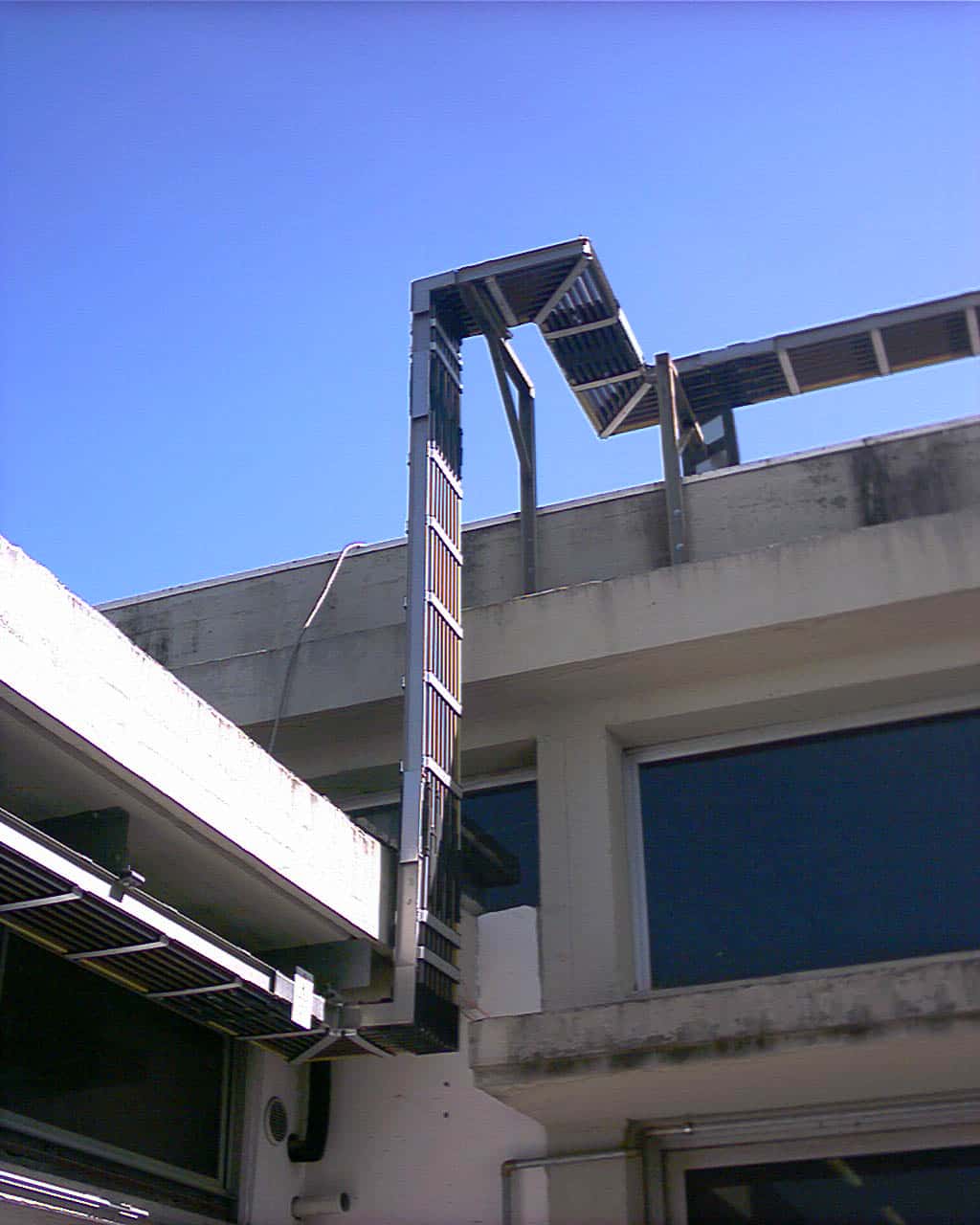

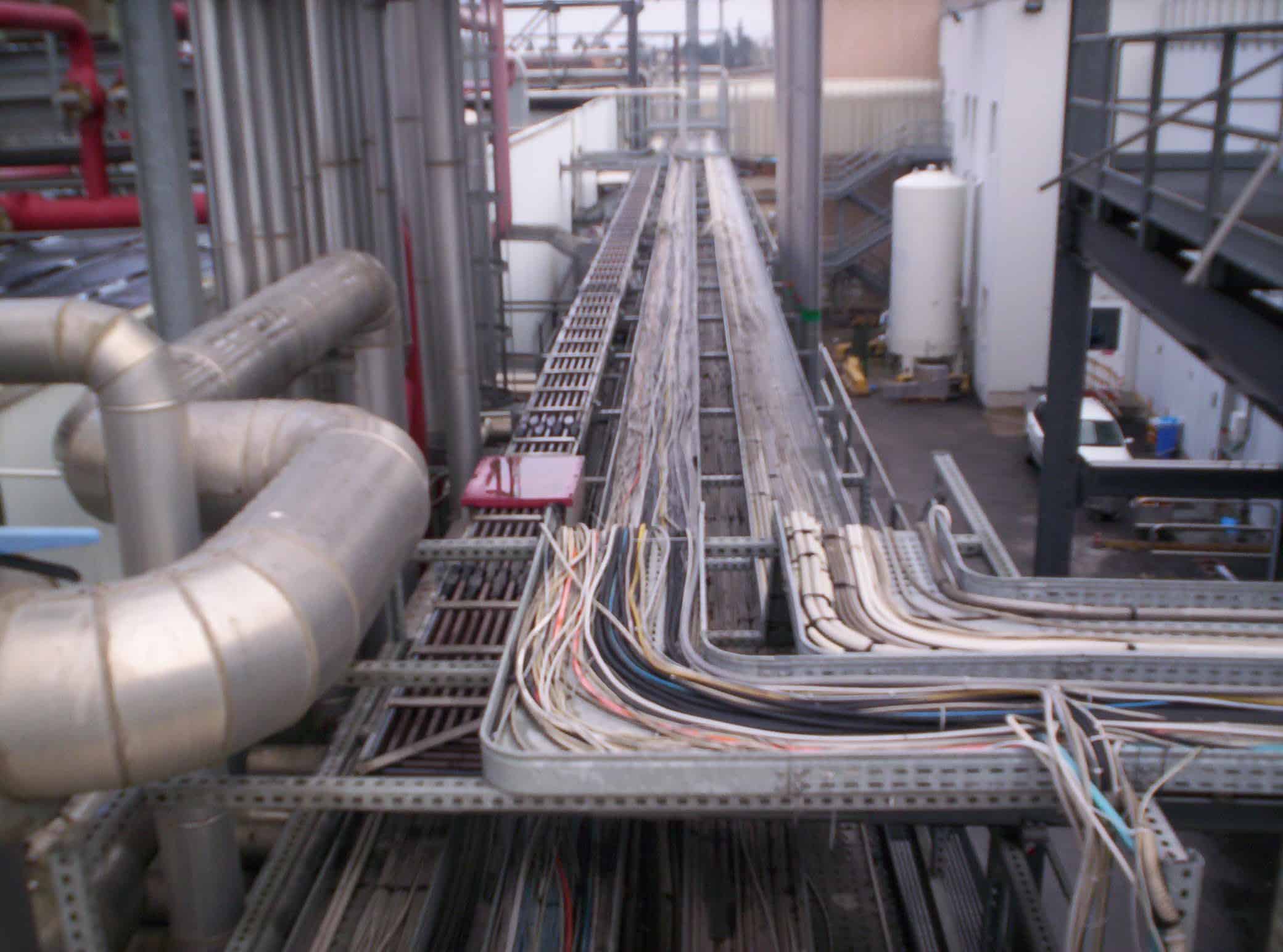

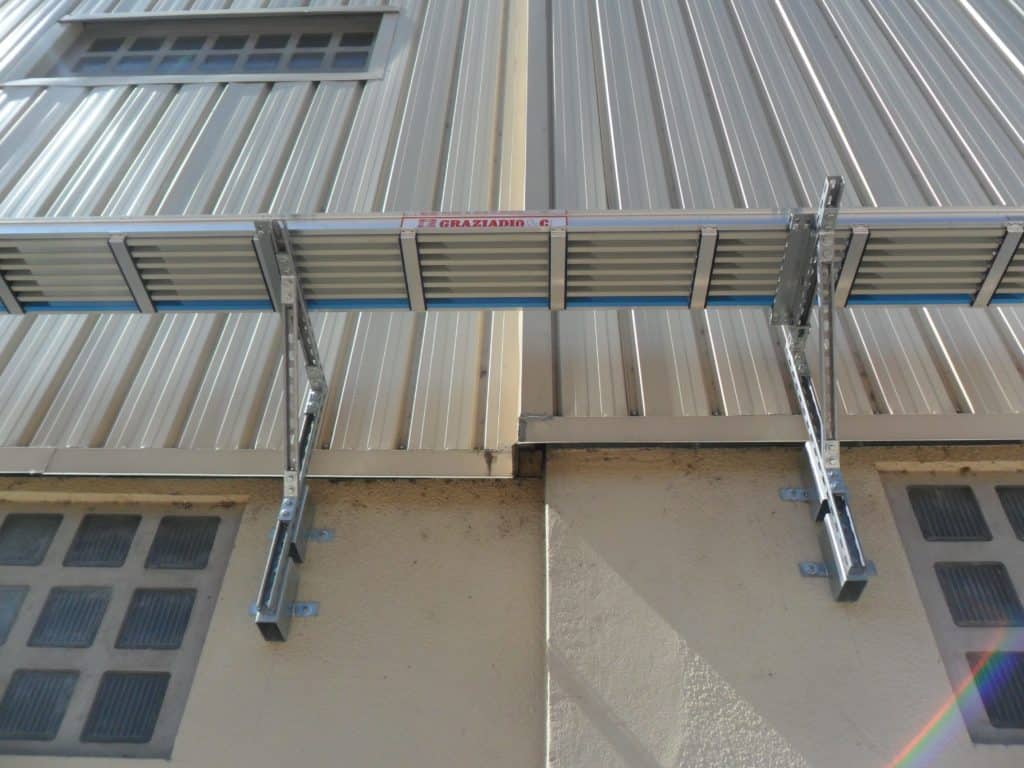

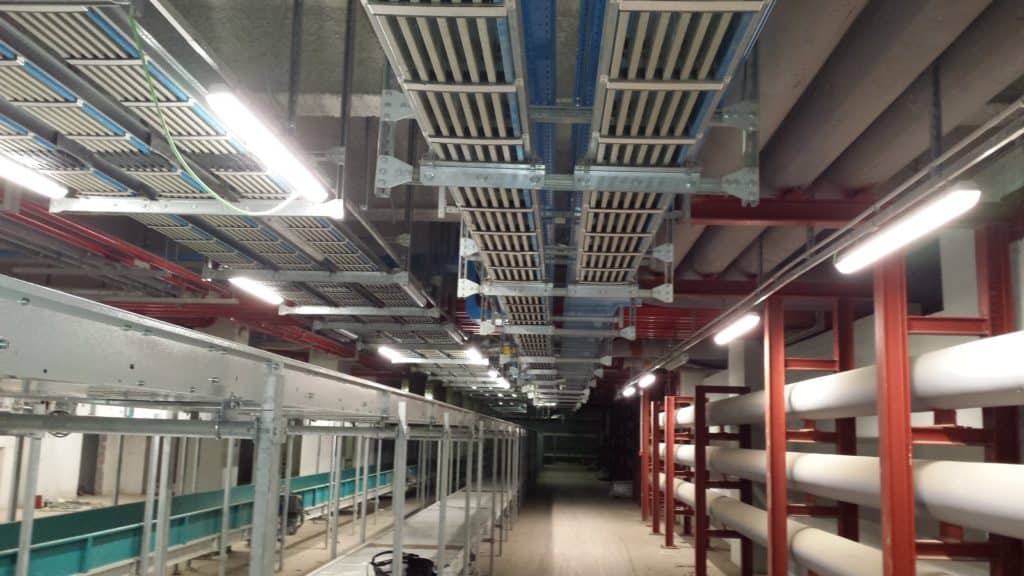

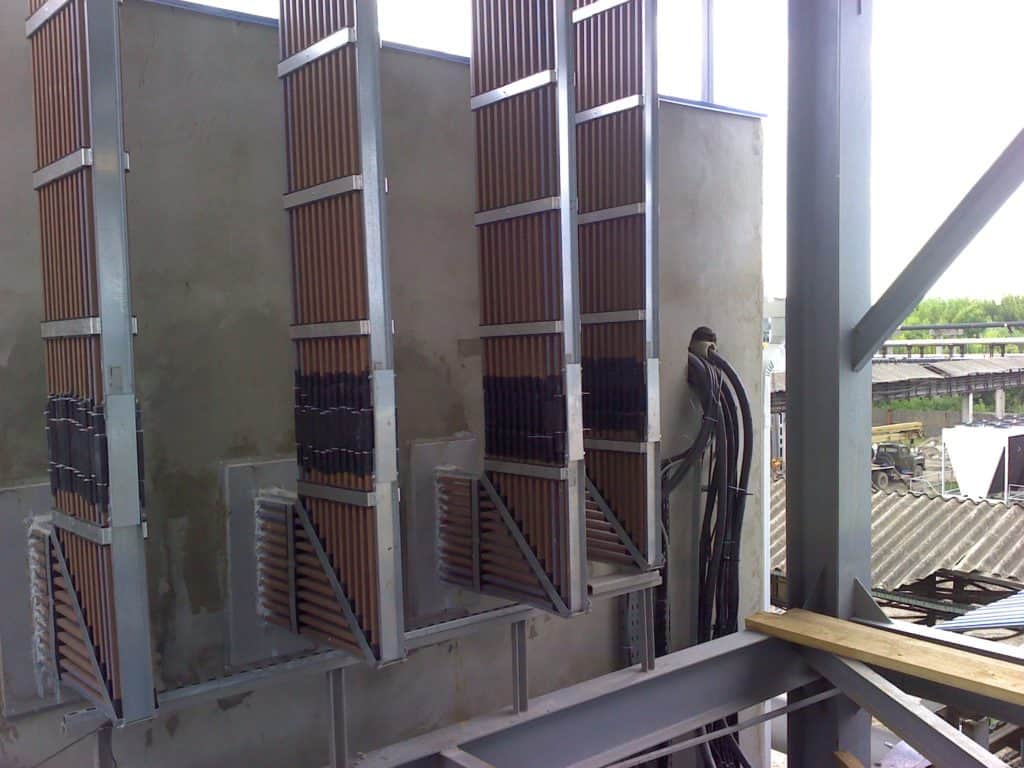

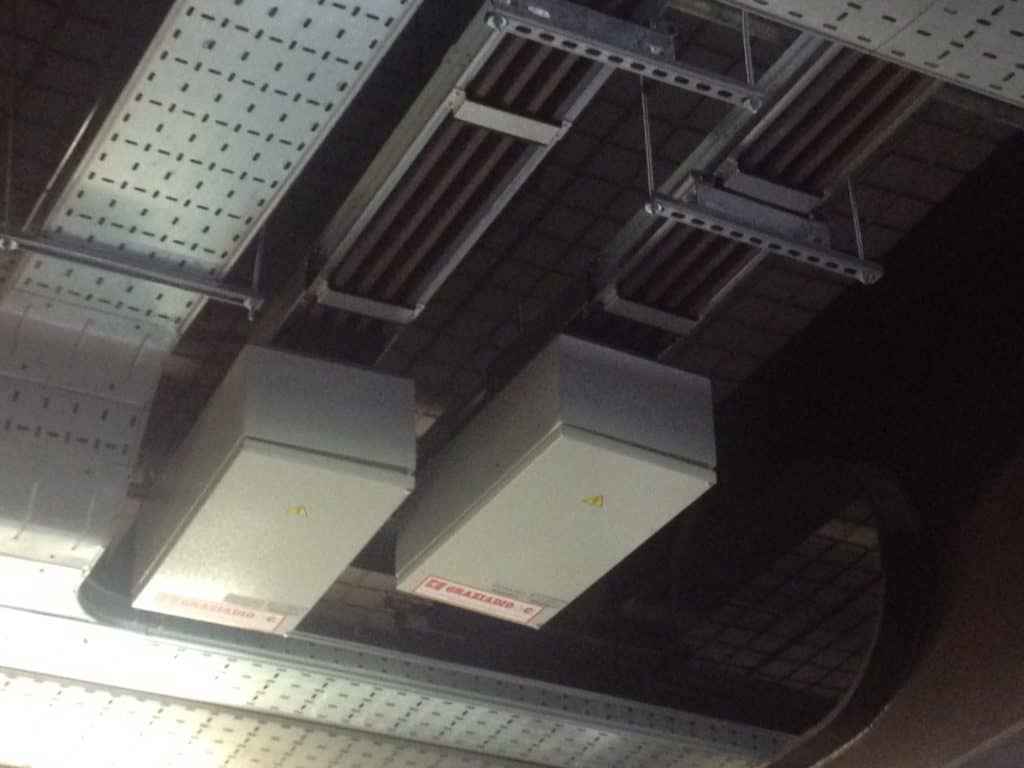

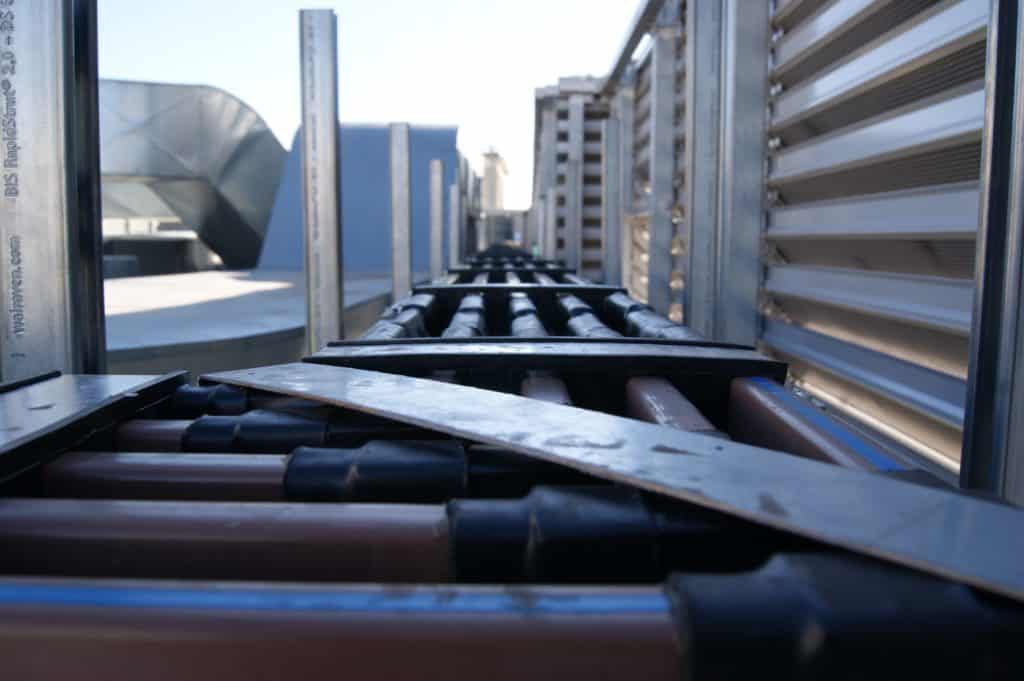

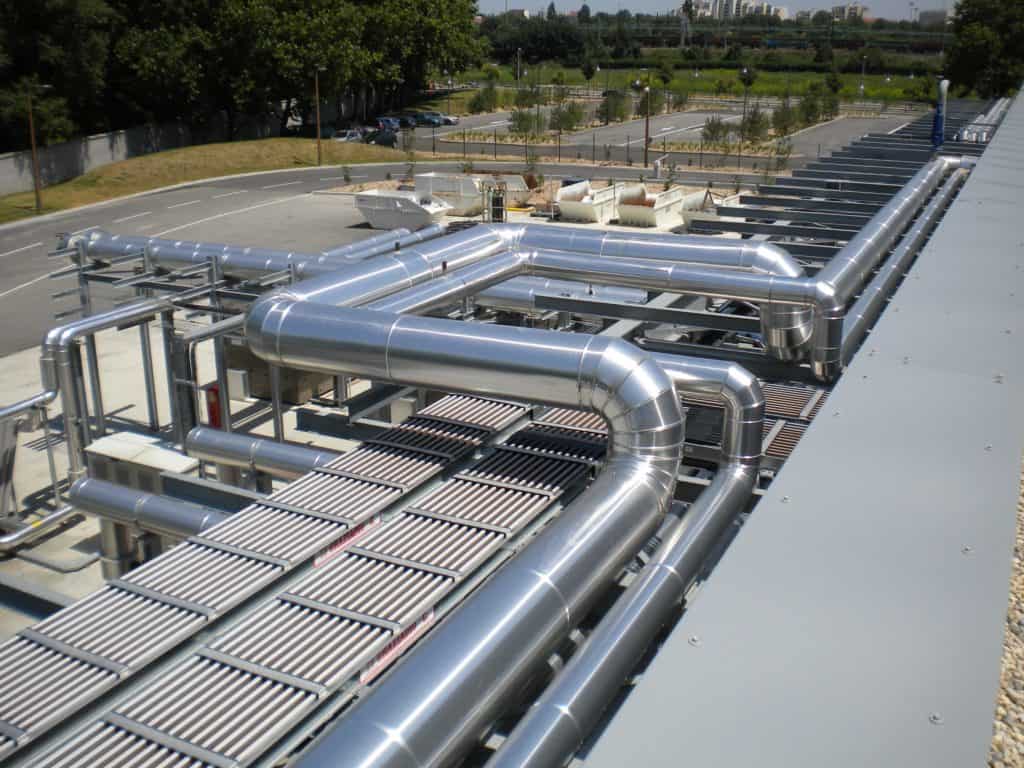

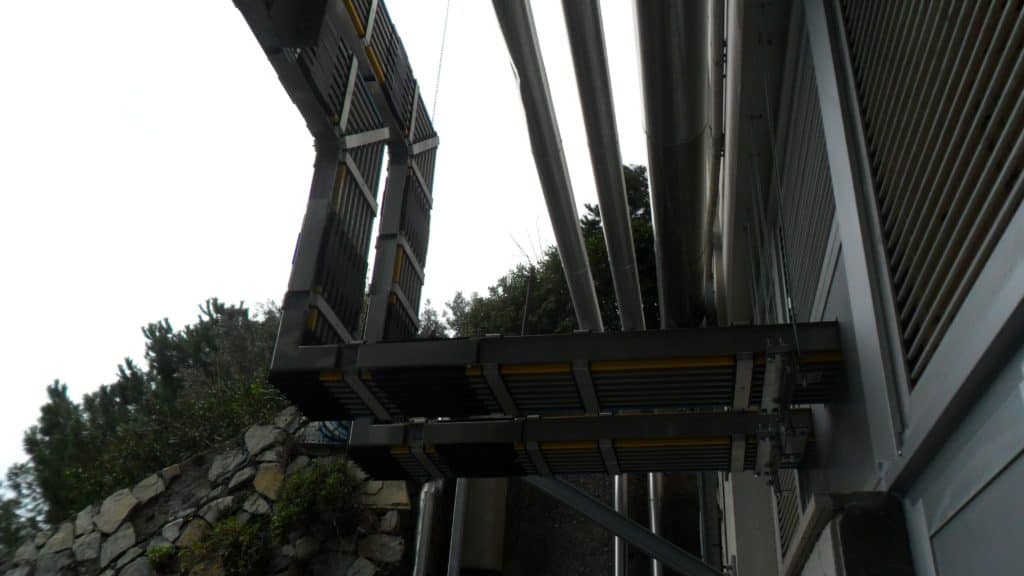

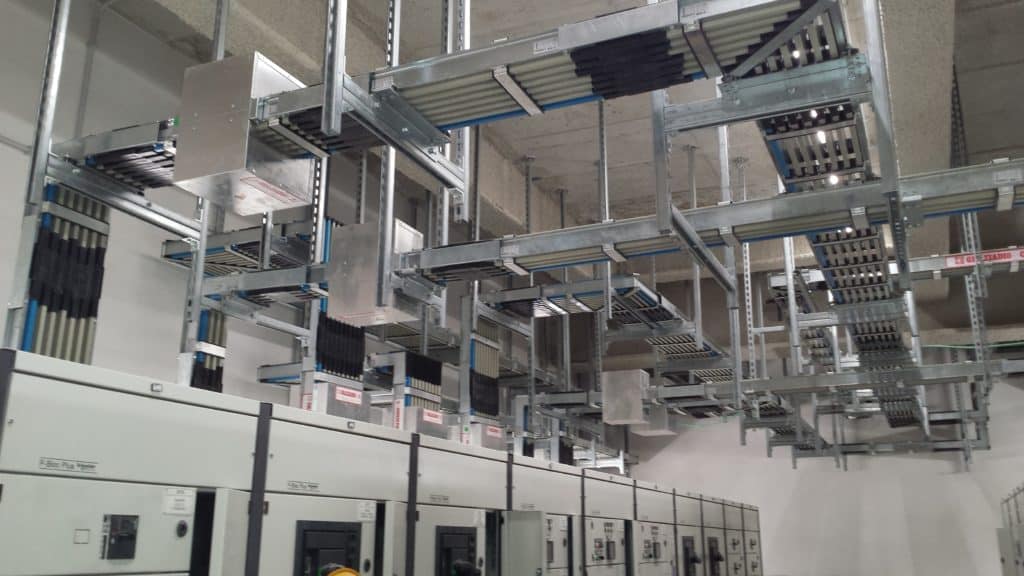

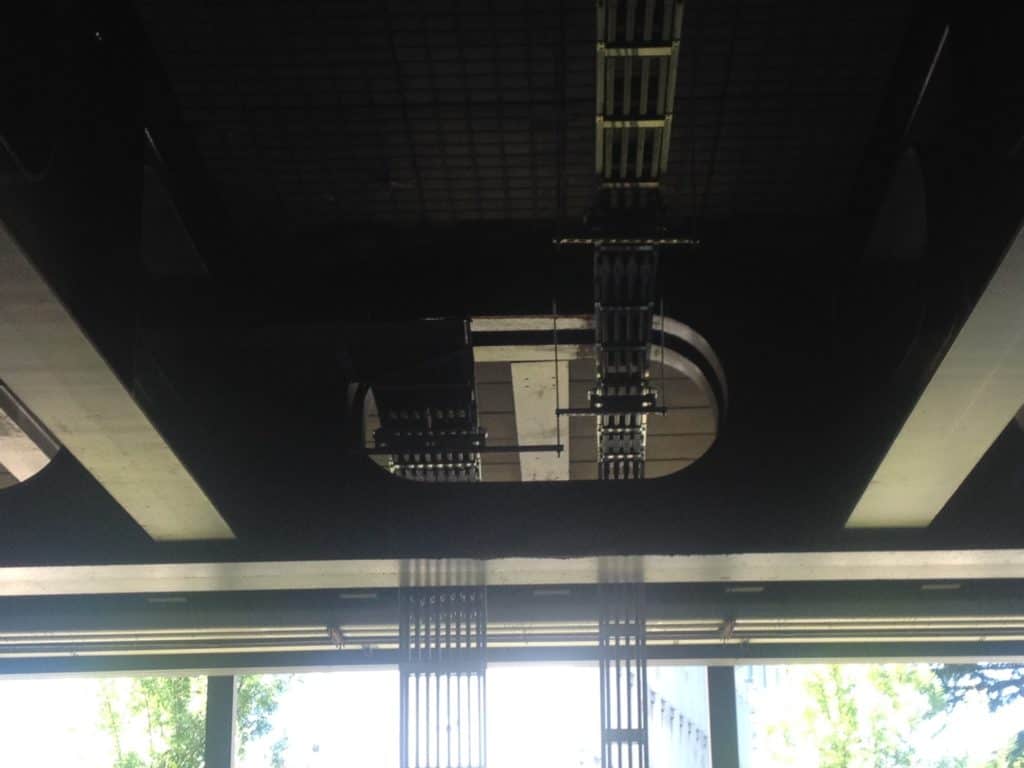

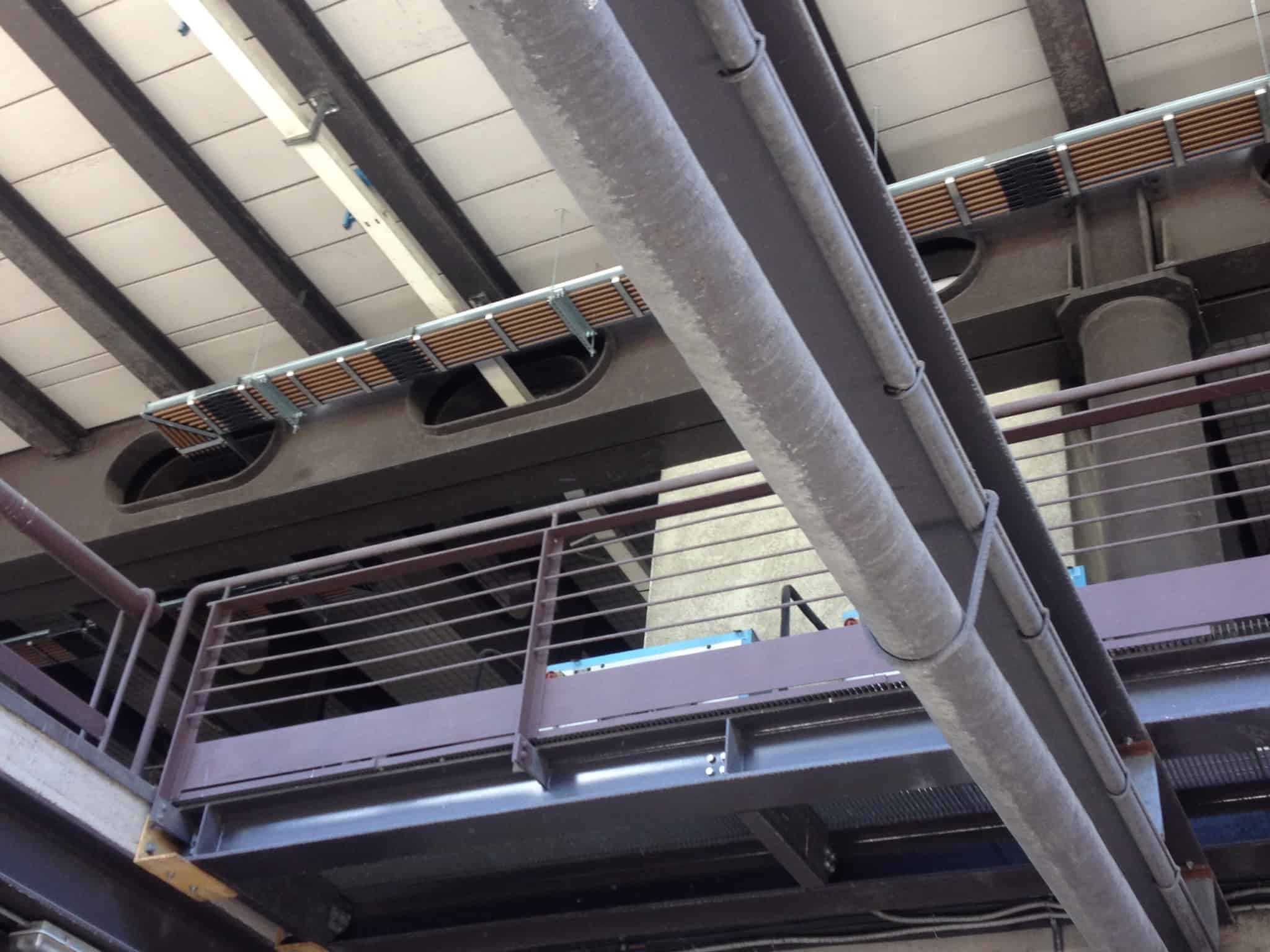

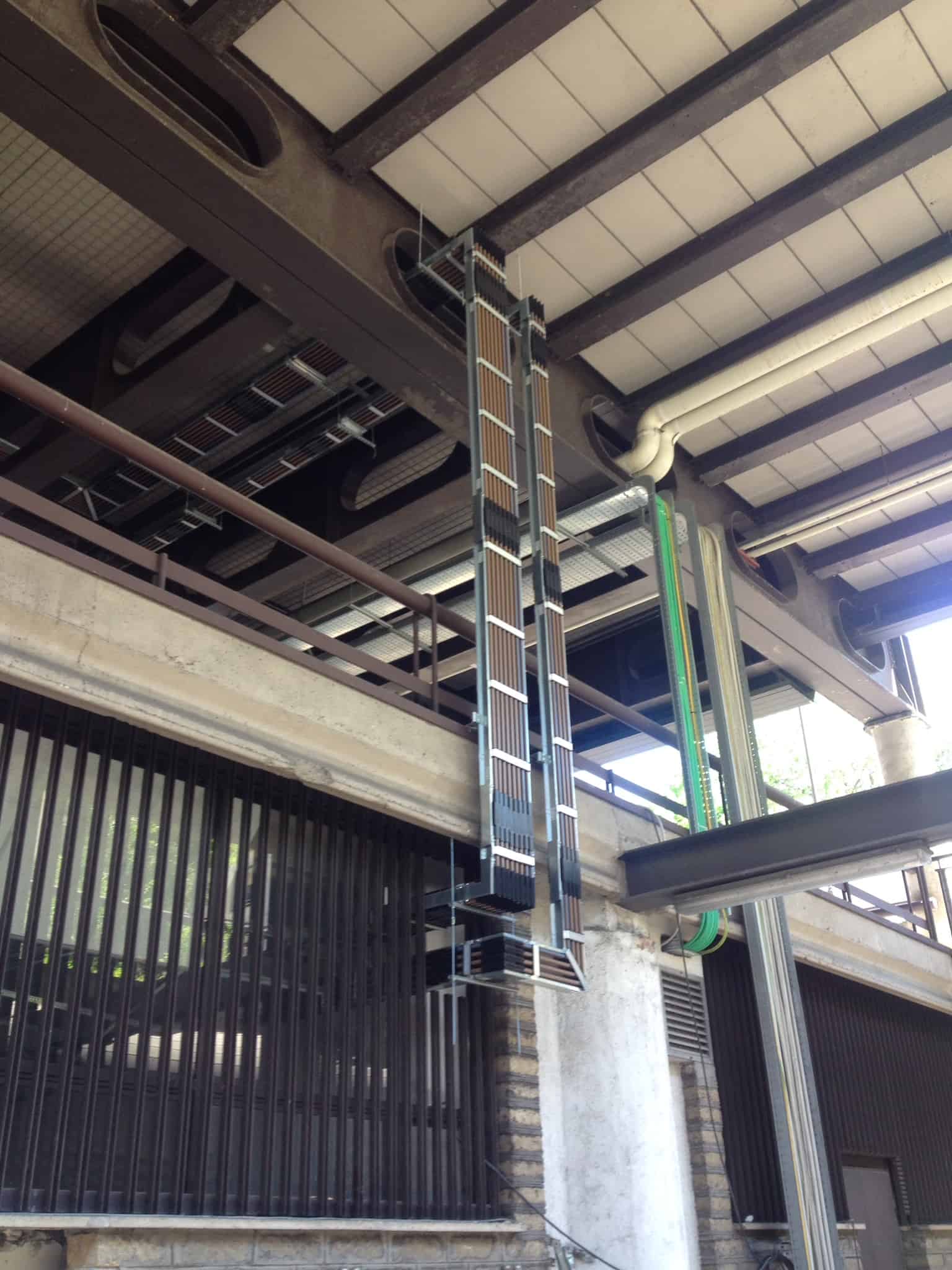

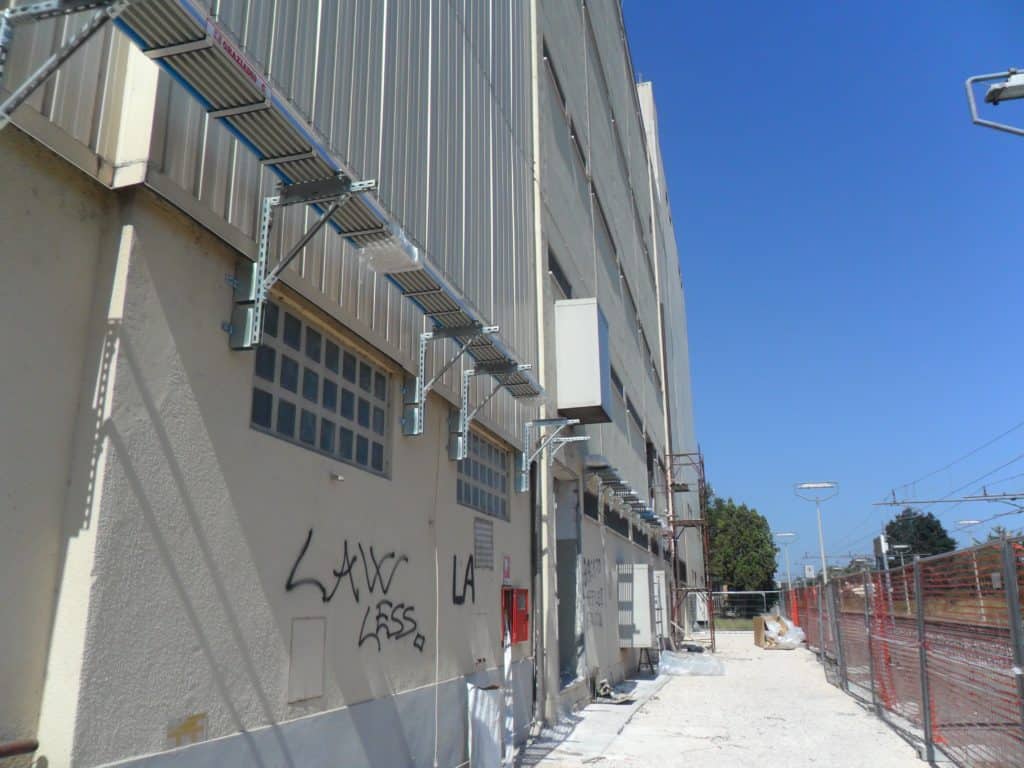

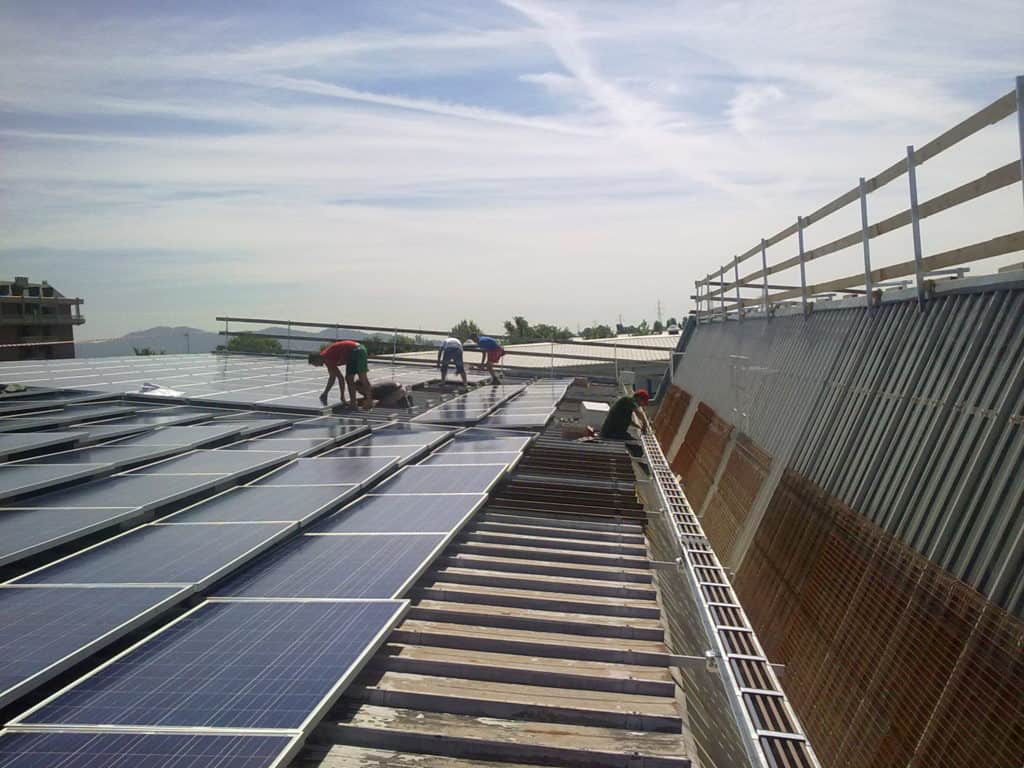

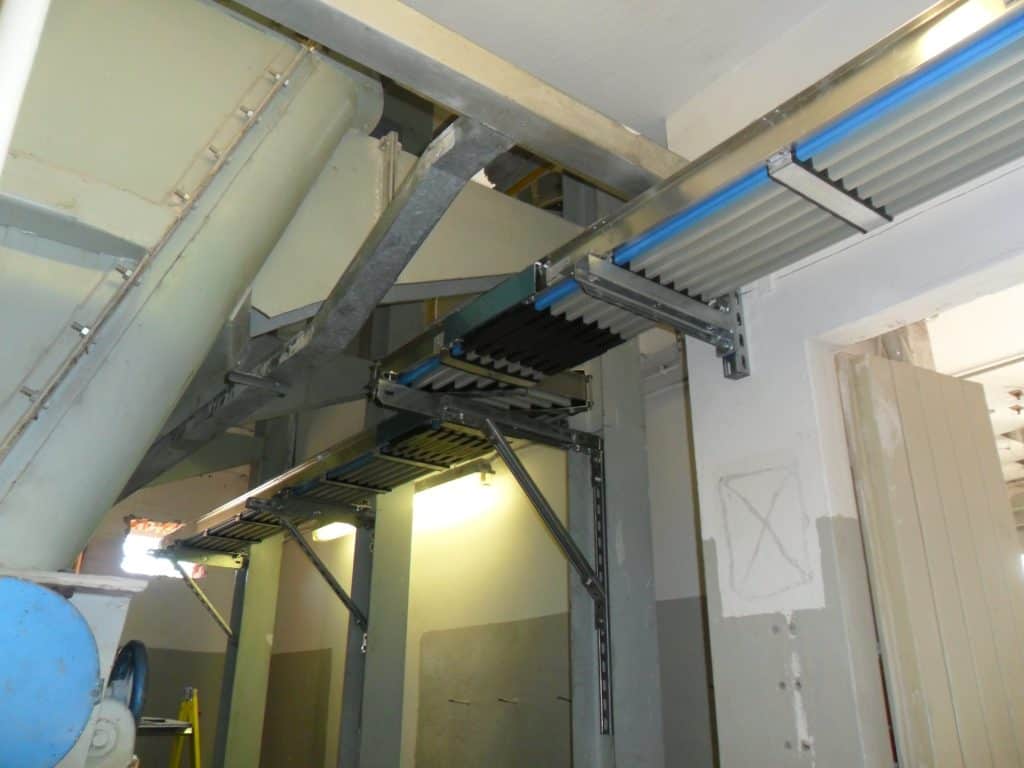

Galleria fotografica
